Takfeste Z-beslag

Hvordan skal porten festes:

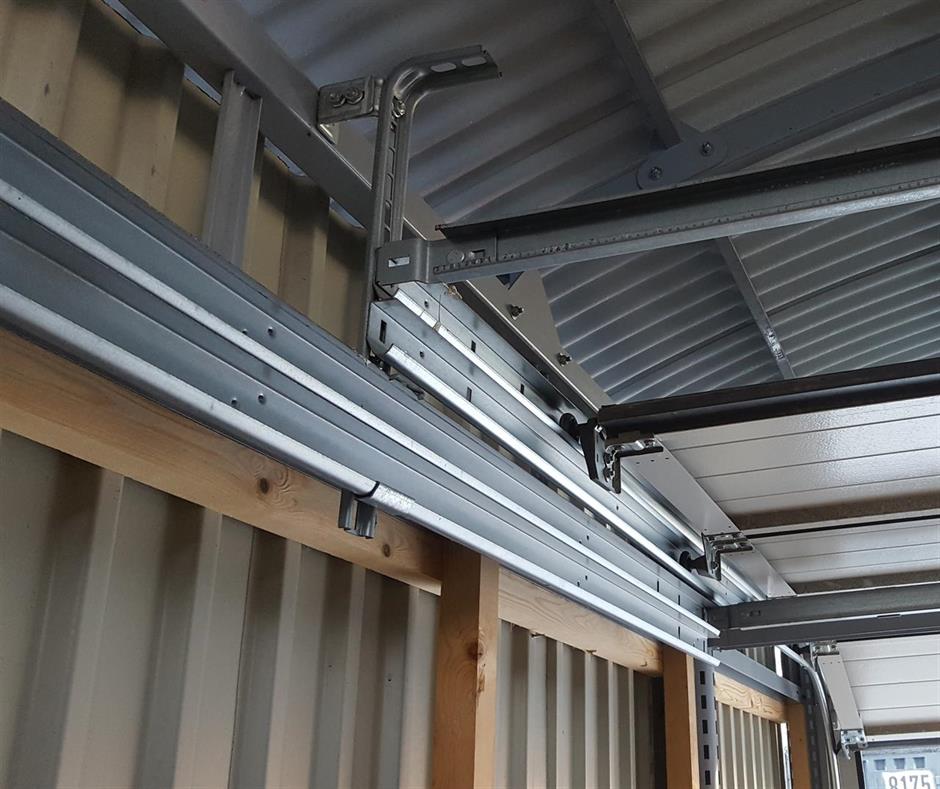

Takoppheng for port med Z-beslag

Klikk for større bilde

Her må kubbing være lagt inn i taket før takplater monteres.

Vi vil kunne levere skisser og mål hvor disse skal plasseres.

Ikke spar på kubbing slik at du risikere å bomme hvis festene må justeres litt, legg heller inn litt ekstra.

På store porter (over 3000 mm bredde) må det og kubbes i tak for motor fester.

Det må og være fester i vegg fremme for motor (ca. 200 mm bredde i senter) og for opplagring av fjæraksling hvis det er torsjonsfjærer.

Husk hvis du lektrer ned for å montere takplater / gips i tak, så må kubbingen senkes tilsvarende slik at det ikke blir luft mellom kubbing og takplate.

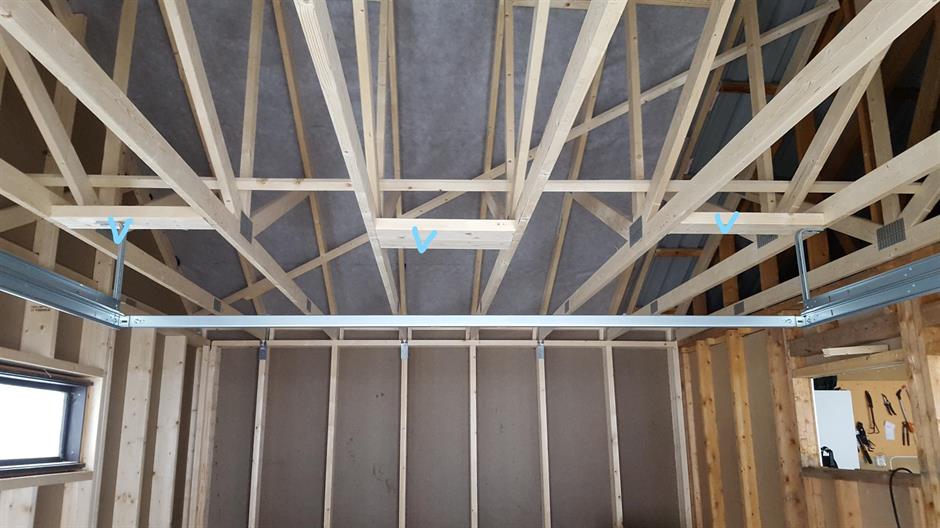

Klikk for større bilde

Viser eksempel på takfester og fester i yttervegg for Z-beslag.

Legg heller litt for mye enn for lite kubbing, spesielt hvis taket kles med plater før montasje.

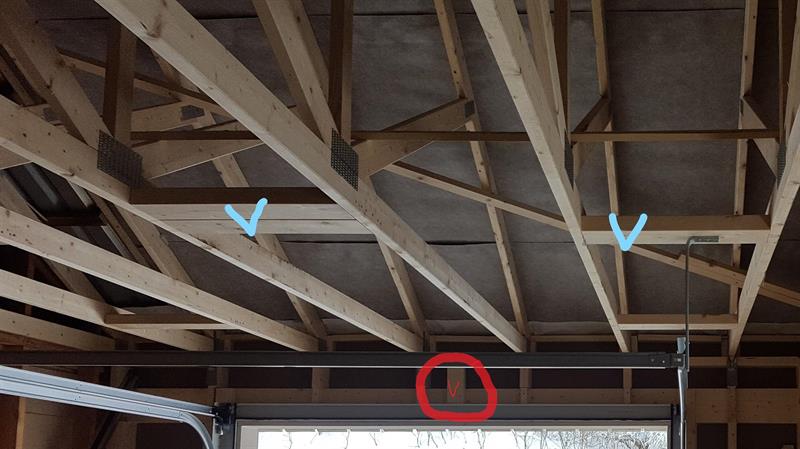

Klikk for større bilde

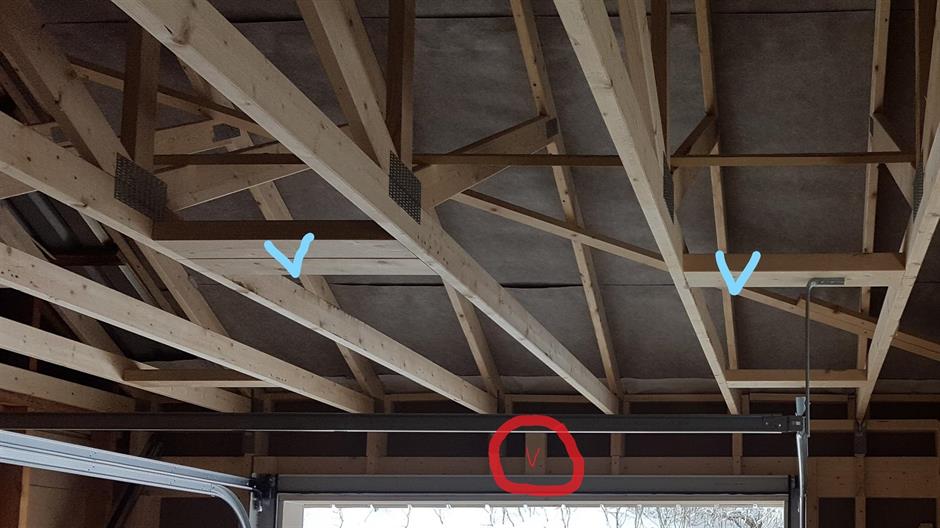

Kubbing i tak.

Her er det litt lite kubbing i tak for å henge opp motor, tak festene på motor er lettest å montere når de kan sprees utover i en Y.

Klikk for større bilde

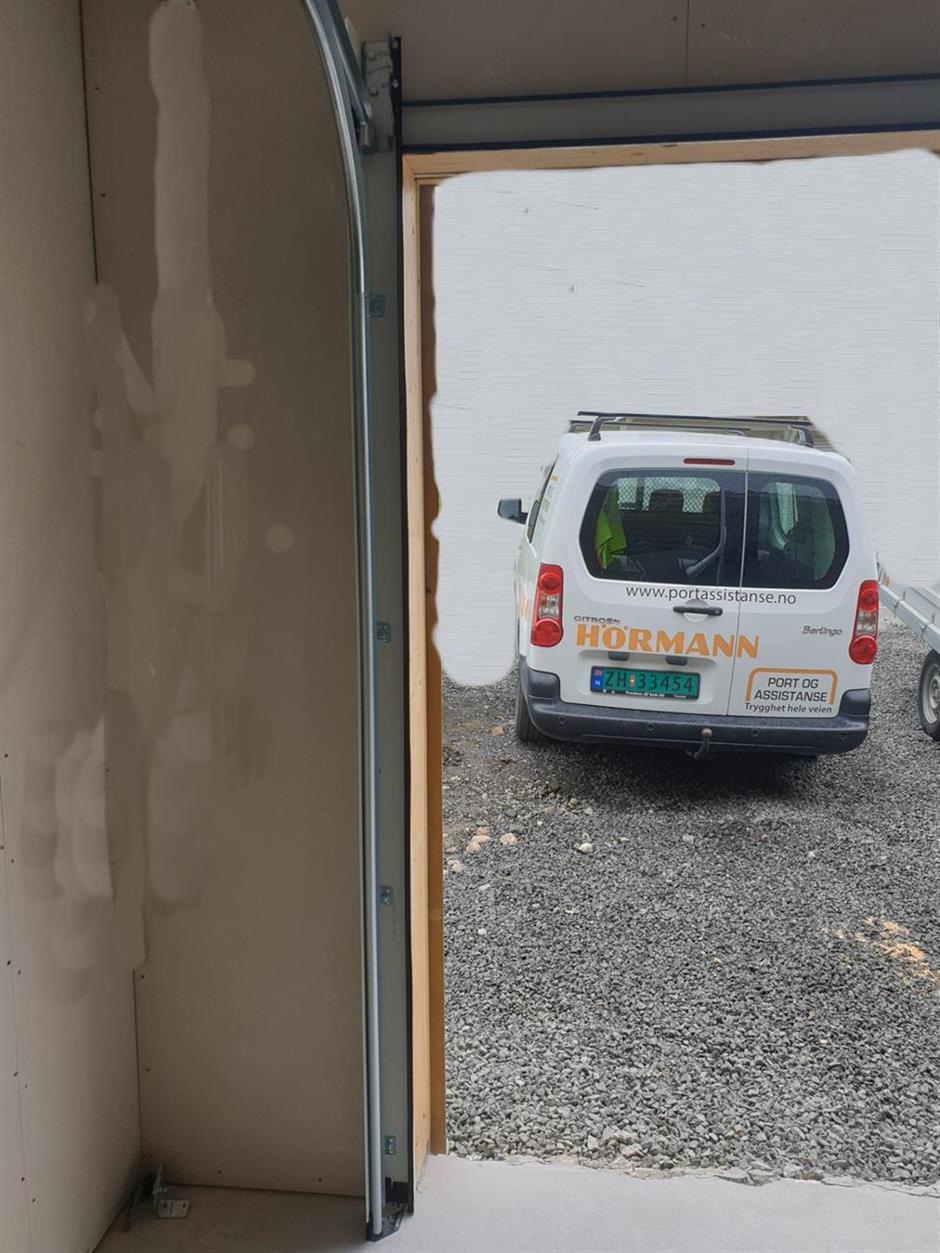

Viser vegg som må være i plan også over lysåpning.

Det må alltid legges inn dobbel stav, eks. 2 stk 48 x 98mm til feste av vegg skinner.

Det må alltid være feste til motor i senter over lysåpning, denne bør være minimum 200 mm bred.

Hvis det benyttes N-beslag, gjelder større porter ( det vil alltid opplyses hvilke beslag som følger porten, varierer med størrelse og eventuelt ekstrautstyr) må det og være kubbing over lysåpning til opphengslager for fjæraksling. Mål oppgis på forespørsel, da dette varierer med port størrelse.

Klikk for større bilde

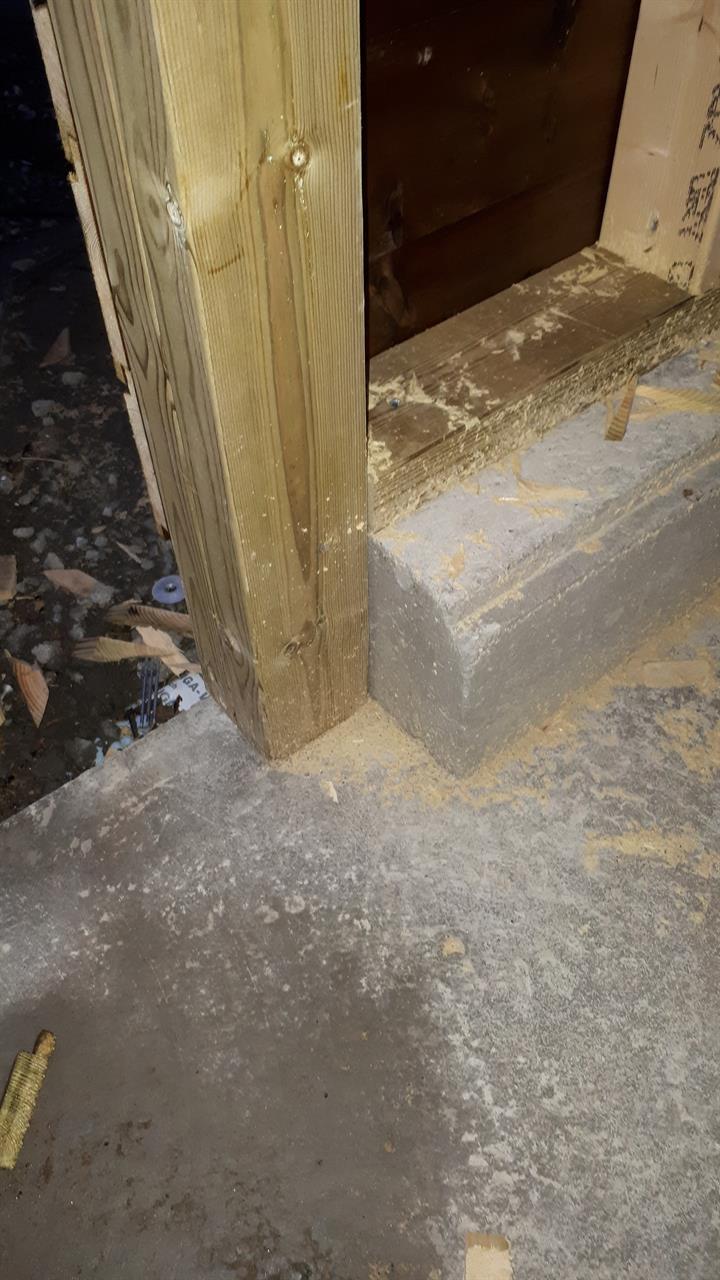

Viser veggfester plassert ved ringmur.

Her er det benyttet 2 stk 48 x 98 trykkinprignert. Veldig fornuftig da det ofte blir fukt på gulv i garasje.

Klikk for større bilde

Dette viser en perfekt vegg for montering av vegg skinne.

Dobbel stav, minimum 100 mm bred som anleggsflate til side skinner.

Veggen er slett og 100% i vater.

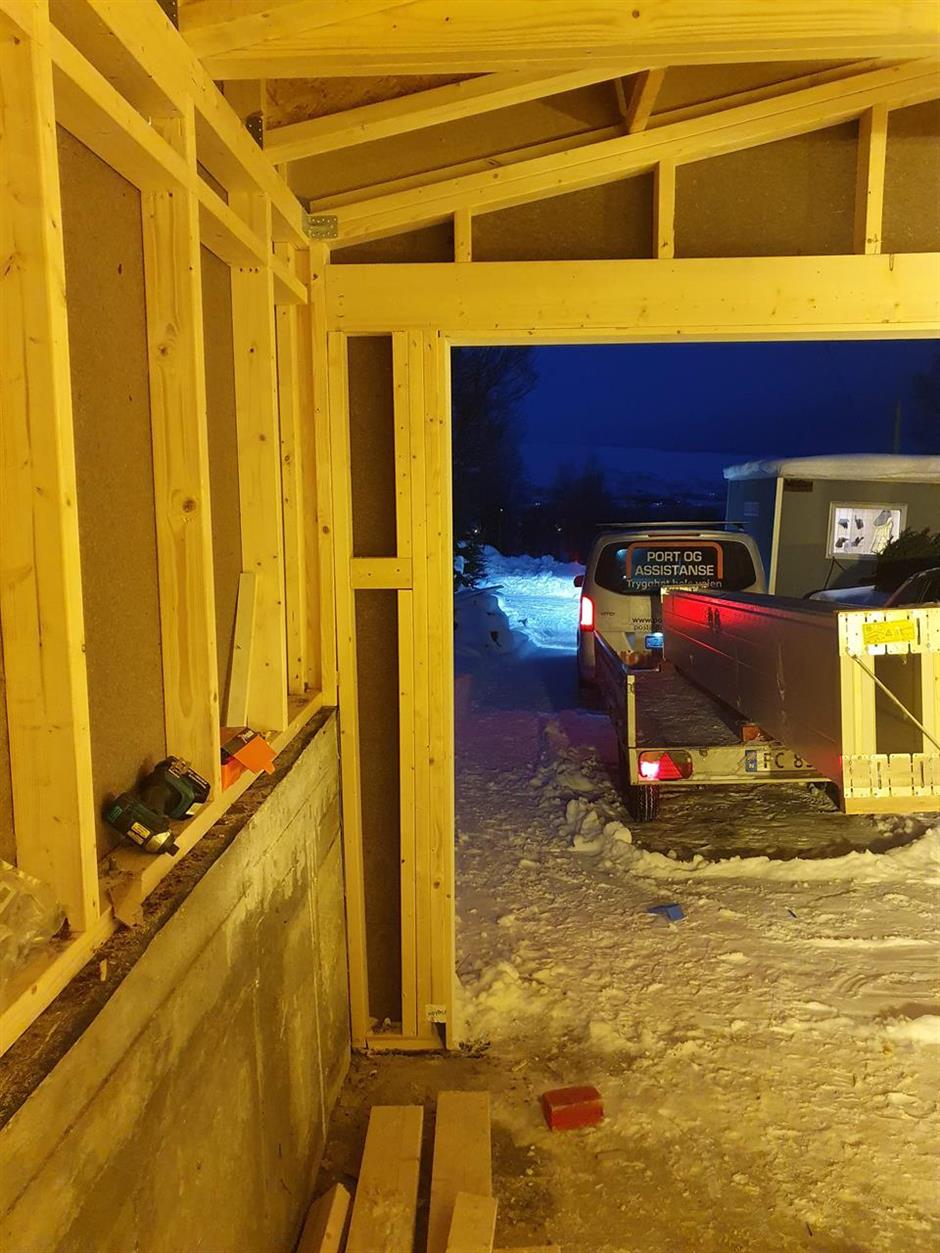

Klikk for større bilde

Solid og veldig bra ramme til montasje av stor port!

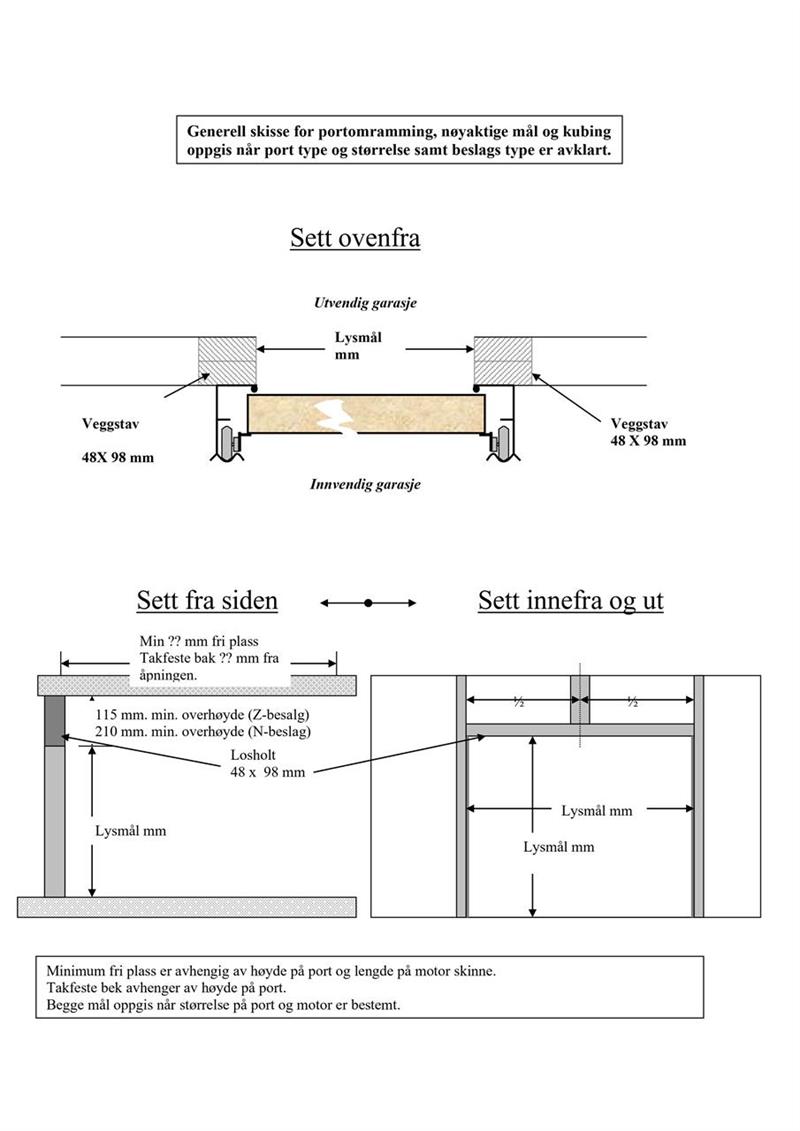

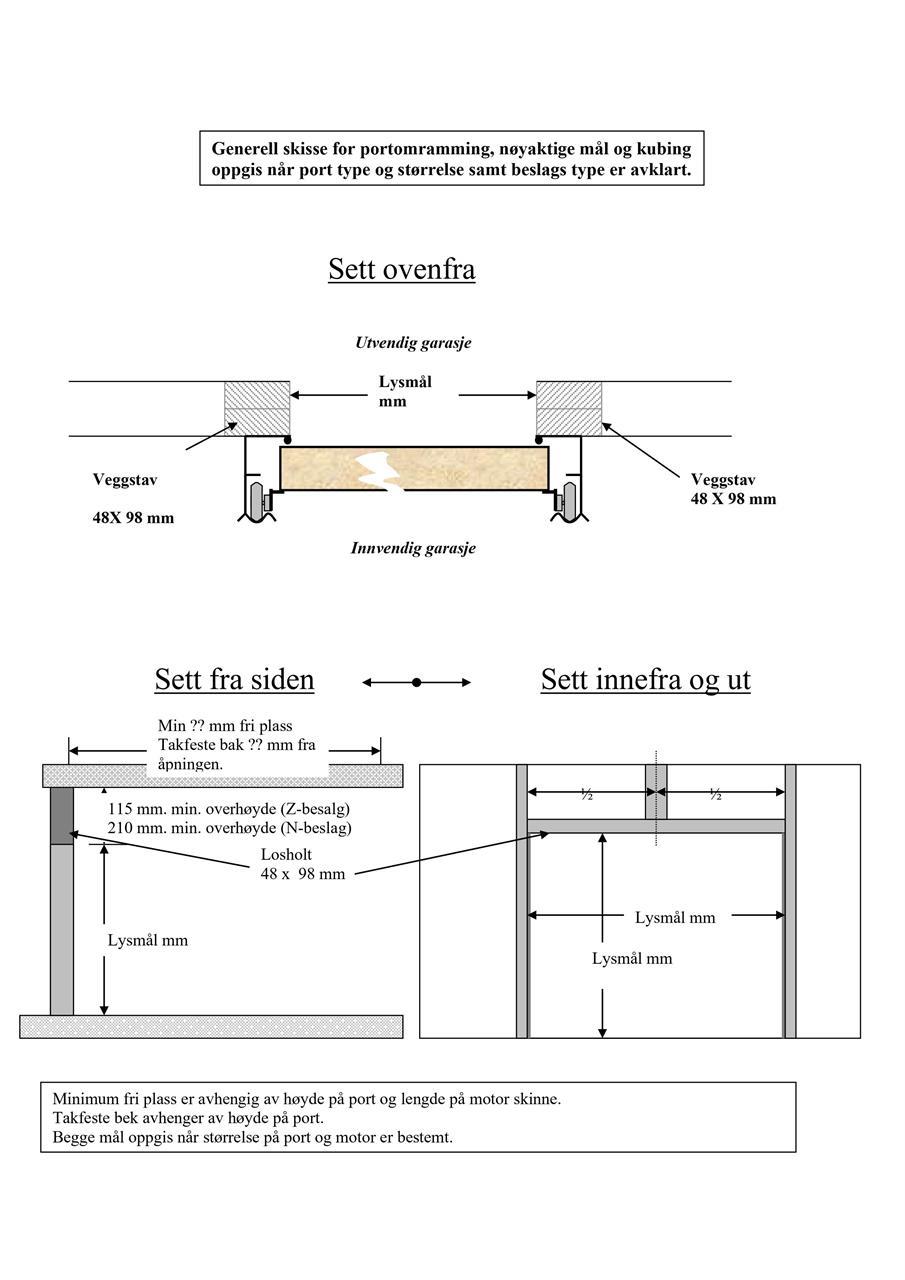

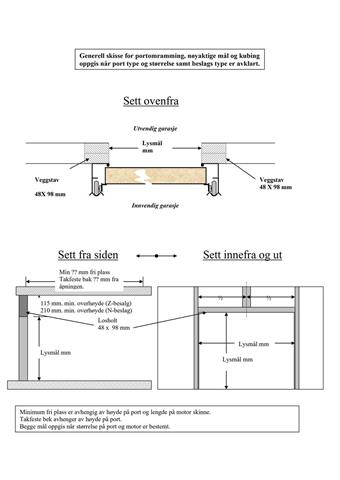

Viser en generell oppbygging av ramme i vegg. OBS, det kan være at det skal være mer kubbing i vegg, oppgis når port type, størrelse og beslag er avklart.
